Línea de granallado y pretratamiento de pintura para placas de acero de 800 x 1200 mm
Línea de pretratamiento de granallado y pintura de chapas de acero, máquina de granallado
Descripción del producto

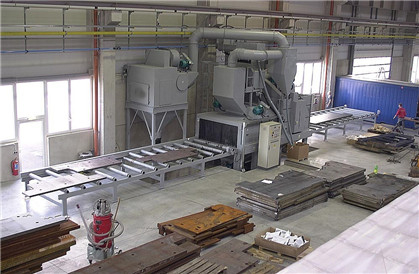

Esta línea de producción de granallado se utiliza principalmente para el granallado, desoxidado y pintado de chapas de acero, la limpieza de piezas estructurales y la eliminación de cascarilla de óxido. Además, la línea de producción de granallado también sirve para limpiar la cascarilla de óxido y los recubrimientos residuales de otras piezas metálicas.
El equipo es totalmente nuevo (incluye todas las piezas, componentes y accesorios) fabricado por nuestra empresa. Cuenta con tecnología avanzada, gran durabilidad, diseño estructural razonable, operación sencilla, fácil mantenimiento y bajos costes de funcionamiento.

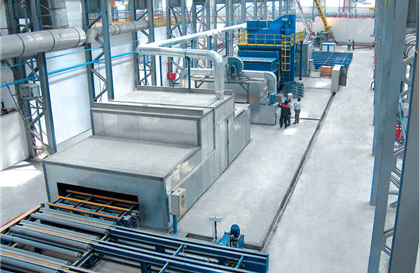

El equipo completo consta de cabina de granallado, cabinas auxiliares delantera y trasera, sistema de pintura por pulverización y secado, unidad de control de abrasivo, sistema de granallado, sistema de recuperación, clasificación y almacenamiento de abrasivo, unidad de soplado de abrasivo, sistema de ventilación y desempolvado, sistema de transporte por rodillos, sistema de control eléctrico, plataforma de mantenimiento, sistema de seguridad, etc. Los sistemas mecánicos y eléctricos deben estar provistos de dispositivos de protección de seguridad fiables. El equipo de granallado cumple las normas, certificaciones y requisitos pertinentes del marcado CE de la Unión Europea, TUV de Alemania y BV de Francia.
Datos técnicos
| Parámetro | Unidad | Q698 | Q6912 | Q6915 | Q6920 |
|---|---|---|---|---|---|
| Ancho efectivo de limpieza | mm | 800 | 1200 | 1500 | 2000 |
| Dimensión de entrada de la cabina | mm | 1000×1500 | 1000×1500 | 1700×1700 | 2200×1800 |
| Longitud de pieza de trabajo | mm | 1200–12000 | 1200–13000 | 1500–13000 | 2000–13000 |
| Dimensión de pieza de trabajo | mm | 800×1200 | 1200×1500 | 1500×1500 | 2000×1600 |
| Velocidad de rodillos | m/min | 0,5–4 | 0,5–4 | 0,5–4 | 0,5–4 |
| Caudal de abrasivo | kg/min | 8×120 | 8×125 | 8×180 | 8×250 |
| Carga inicial de abrasivo | kg | 4000 | 5000 | 5000 | 6000 |
| Caudal de ventilación | m³/h | 20000 | 22000 | 25000 | 25000 |
| Potencia total (excluyendo el colector de polvo) | kW | 110 | 130 | 180 | 180 |

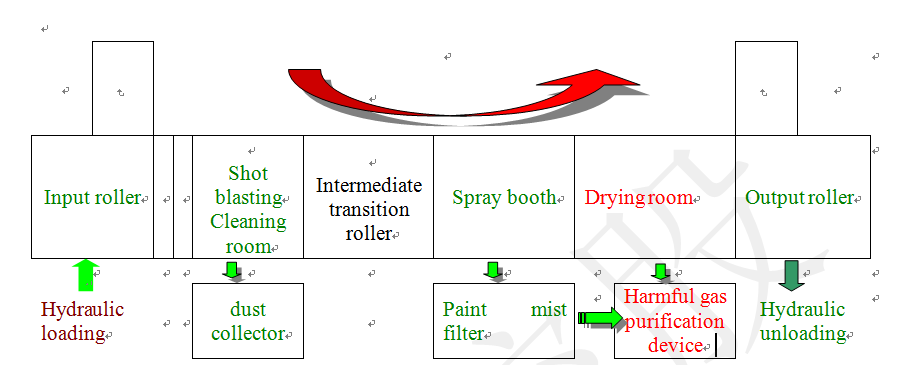

Flujo del proceso
Sistema de bomba de pulverización de pintura
El sistema de pulverización de pintura está compuesto por una bomba de pulverización de pintura sin aire de alta presión, un agitador neumático, un filtro de pintura, tuberías, etc. Se instala en la sala de bombas de pintura (sala de mezcla de pintura), y el sistema de bombas de pulverización se conecta a la cabina de pintura mediante tuberías. En la sala de bombas de pintura hay un tambor mezclador de pintura, y en la tapa superior se monta un agitador neumático fijo. Además, cuenta con un mezclador manual para satisfacer las necesidades de pulverización de pintura en pequeños volúmenes.
Cabina de secado
La cabina de secado aplica el principio de secado por circulación de aire caliente; se calienta mediante gas natural para generar calor a través del intercambio térmico. Después de que la chapa de acero se seca en la cabina de secado, la película de pintura superficial alcanza el estado de secado al tacto.
Nuestra empresa
Qingdao KNNJOO Machine Inc. es la filial de una empresa conjunta fundada por Qingdao Foundry Machine Co., Ltd. y la empresa taiwanesa APC. La compañía se dedica principalmente a la fabricación de máquinas de granallado avanzadas, equipos de granallado y máquinas de fundición. La empresa ha introducido y desarrollado más de cien tipos de máquinas de granallado y máquinas de granallado por impacto, y más de 20 productos cubren vacíos tecnológicos nacionales en este sector. Los productos se suministran a numerosas empresas reconocidas como Thyssen Krupp, SIEMENS, FAW-Volkswagen, Cummins Engine, Dongfeng Automobile, Weichai Power, Jinan Heavy Duty Truck, Ferrocarriles de Alta Velocidad de China, Bombardier, Chery Automobile, Mercedes-Benz, Hitachi Nuclear Industry, Fuji Heavy Industries, Tangshan Gear, AISIN, ALSTOM, Doosan, Caterpillar, entre otras.
Sus productos se exportan a 49 países del mundo, entre ellos España, Francia, Estados Unidos, Corea del Sur, Japón, Singapur, Australia y Rusia. La empresa goza de gran prestigio y reconocimiento internacional.
